功能強勁:智能型、調節型、開關式。
體積小巧:體積僅相當于同類產品的35%左右。
使用方便:采用單相電源,接線簡單;采用獨Chuang的球型凸出結構

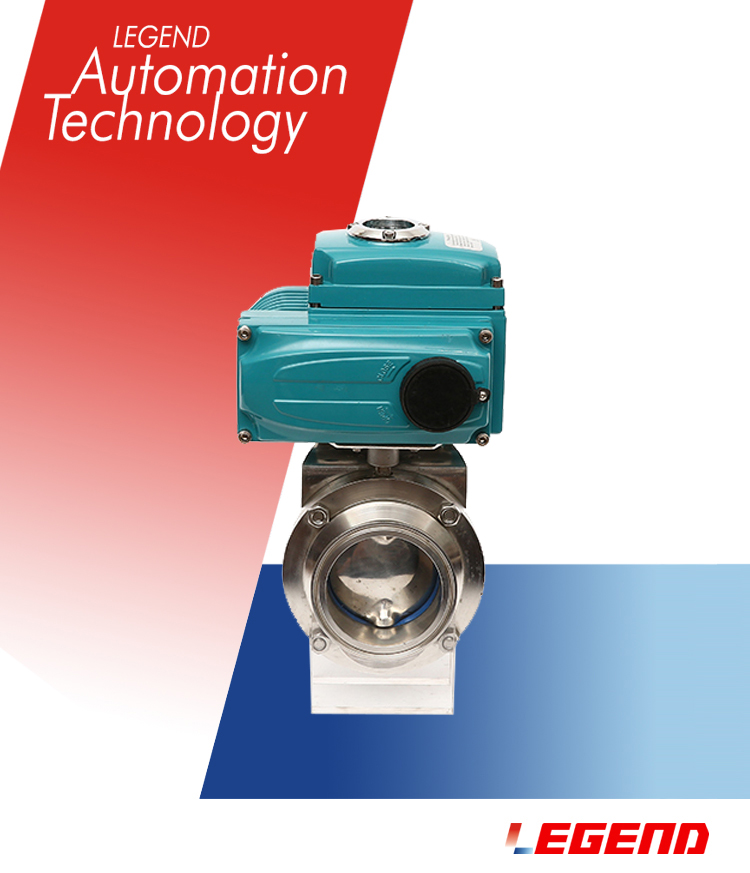

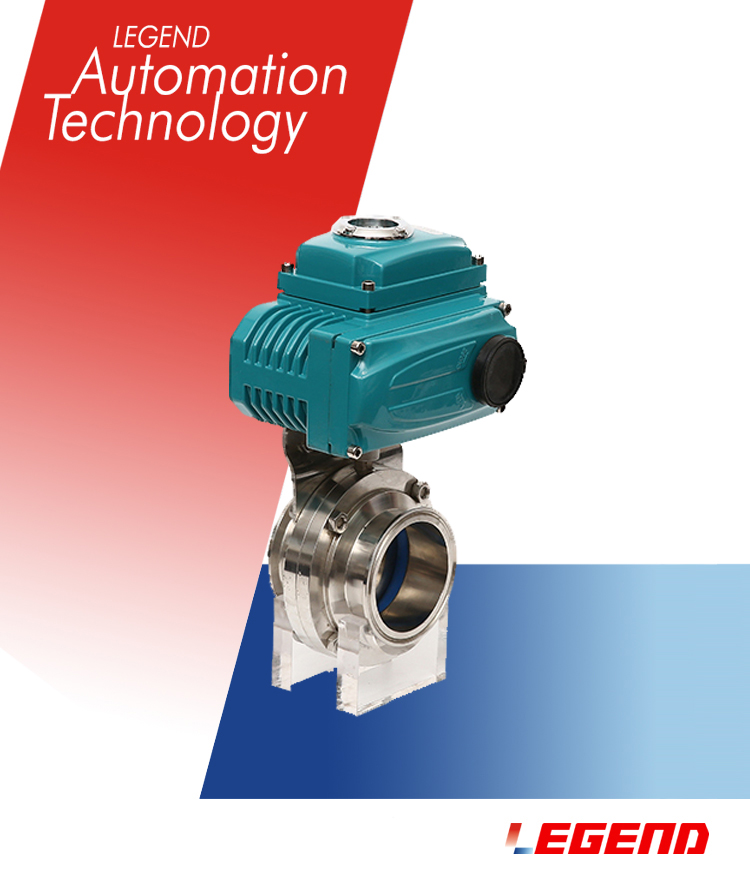

衛生級電動蝶閥采用標準電子拋光,光滑表面確保清潔,無介質積存區域,不會(huì )產生潛在的污染??焖俨鹧b閥,使電動衛生蝶閥打開和維修快捷容易,使過程停機時間縮短。衛生級電動蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。D981電動衛生蝶閥具有以下特點:
1、設計新穎、合理、結構獨Te,重量輕,啟閉迅速。
2、構緊湊、裝拆方便、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封材料耐老化、耐腐蝕,使用壽命長等特點。
公稱通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
---|---|---|---|---|---|---|---|---|---|---|---|
動作范圍 | 0~90° | ||||||||||
允許壓差△P | 小于公稱壓力(1.6MPa) | ||||||||||
泄漏量Q | 按GB/T4213-92,為Kv值的10-4 | ||||||||||
環境溫度oC | -20~60oC | ||||||||||
基本誤差 | ±2.5% | ||||||||||
回差 | ±2.5% | ||||||||||
死區 | 1% | ||||||||||
可調范圍 | 250:1、350:1 | ||||||||||
配用執行機構 | 可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構 | ||||||||||
控制方式 | 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |
執行器類別 | 引進型EI-TORK系列執行器參數 | 引進型EXI-TORK系列執行器參數 |
---|---|---|
電源電壓 | 標準:220V AC單相 可選:110V AC 單相、380/440V AC 三相、24V/110V/220V DC | |
輸出力矩 | 50N·M~2000N·M | 50N·M~4000N·M |
動作范圍 | 0~90° 0~360° | 0~90°、0°~270°可選 |
控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制) | |
動作時間 | 15秒/30秒/60秒 | 18S~112S |
保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
環境溫度 | -30°~60° | -20℃~+70℃ |
手動操作 | 同附帶手柄操作 | 機械離合機構,配手輪.操作 |
機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 |
防護等級 | IP65 | IP65、IP67、可定制IP68 |
防爆等級 | 無防爆 | ExdⅡ BT6,ExdⅡ CT5 |
位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
驅動電機 | 8W/E | 鼠籠式異步電機 |
進線接口 | 2個 G1/2〞M18*1.5 | 2個 PF 3/4” |
殼體材料 | 鋁合金 | 鋁合金 |
外涂層 | 干粉,環氧聚酯,具有Chao強防腐功能 |
(1)功能強勁:智能型、調節型、開關式。
(2)體積小巧:體積僅相當于同類產品的35%左右。
(3)使用方便:采用單相電源,接線簡單;采用獨Chuang的球型凸出結構,使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。
(4)保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
(5)智能數控:內置模塊采用先Jin計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和準確定位。
零件名稱 | 材料 |
---|---|
閥體 | 304、316、316L |
蝶板 | 304、316、316L |
密封圈 | 硅橡膠、氟橡膠、聚四氟 |
閥桿 | 304、316、316L |
填料 | 硅橡膠、氟橡膠、聚四氟 |
公稱通徑 | DN(mm) | 15~150 | ||
---|---|---|---|---|
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用溫度 | ≤80℃ | |||
適用介質 | 空氣、水、蒸氣、油品等 | |||
連接形式 | 快裝式、卡箍式、外螺紋、焊接式 |
